Linear blandar brett och effektivt

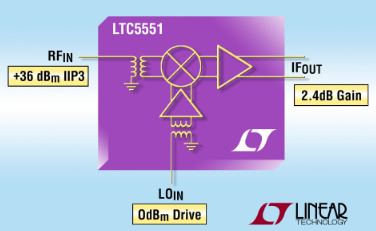

En kompakt och energisnål blandare med rejäl bandbredd – 300 MHz till 3,5 GHz – samt extremt hög dynamik är vad Linear Technology släpper idag. Detta i kombination med en låg brusfaktor och  en förstärkning på 2,4 dB gör blandaren vass.
Nykomlingen, LTC5551, är en intressant skapelse. Här kommer Linear med en blandare som inte bara har en linearitet i toppklass, där tredjeordningens interceptpunkt på ingången, IIP3, ligger på hela +36 dBm. Det i kombination med en brusfaktor på 9,7 dB samt en intern förstärkning gör skillnad.

– Lite förenklat kan man säga att om man summerar IIP3 med förstärkningen och sedan drar bort brusfaktor så får man ett bra mått på hur bra blandaren kan prestera, säger Thomas Ginell, FAE på Linear Technology.

I kommunikationssystem, exempelvis i  mottagare, linjära förstärkare och blandare, är det väsentligt med hög dynamik. För det krävs ett stort linjärt område, annars bildas intermodulationsprodukter, alltså störningar, i signalkedjan. En IIP3 på +36 dBm är mycket bra.

LTC5551 är en passiv blandare. Klassiskt för dessa är att de dämpar signalen, typiskt mellan 7 och 9 dB. För att komma runt detta oönskade signaltapp har Linear byggt in en förstärkare efter den passiva blandare, som ger en förstärkning på 2,4 dB.

Ytterligare en finess är en inbyggt buffert för lokaloscillatorsignalen. Vanligtvis måste passiva blandare drivas hårt, men tack vare den  inbyggda bufferten krävs enbart 0 dBm. Därmed skruvas dels effektförbrukningen ner, dels minskar de internt alstrade störningarna.

– Idag finns det igen annan blandare på marknaden som är nära att matcha vår, om man även tar hänsyn till bandbredden som den har, påpekar Thomas Ginell.

LTC5551 matas med 3,3 V och drar 204 mA. Om man är beredd på att göra avkall på prestanda går det  även att köra blandaren i ett  lågeffektsläge. Då minskar strömförbrukningen med 30 procent samtidigt som IIP3 sjunker till +29,3 dBm.

Blandarna kommer kapslade i en 4 x 4 mm  QFN med 16 anslutningar. De finns att köpa i volymer. Priset ligger på 7,25 dollar/styck vid köp av 1000 enheter.
