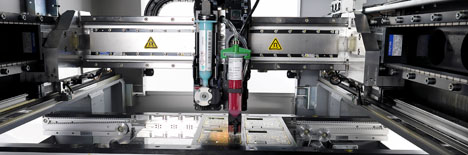

Två dispenseringshuvuden och dubbla transportbanor gör MY700 till en betydligt kraftfullare maskin än föregångaren MY600. Dessutom kan maskinen applicera lodpasta och en monteringsvätska parallellt.

MY700 är startskottet för en ny generation maskiner från Täbyföretaget Mycronic kallade MYPro.

Den nya lodpastatryckaren kan hantera alla typer av kretskort, från enkla standardkort till komplexa och flexibla kretskort. Appliceringshuvudena spottar ur sig upp till 300 minimala droppar per sekund med mikrometerprecision. Det är samma frekvens som i föregångaren men genom att det finns två huvuden och två transportband ökar kapaciteten, samtidigt som man kan applicera både lod och en annan monteringsvätska som lim och underfill i samma processteg.

Med MY600 var man tvungen att antingen ha två maskiner eller byta huvud för att kunna applicera både lod och exempelvis lim eller underfill.

Jämfört med en screentryckare är MY700 långsammare men den behöver inte någon stencil vilket sänker kostnaden och ger snabbare omställningstid, två saker som är betydelsefull vid tillverkning av kortare serier.

Maskinen används även som komplement till screentryckare vid volymtillverkning eftersom spannet mellan stora och små komponenter ofta är stort. Därmed blir skillnaden i storlek på lödöarna för stort för stencilerna. Här kan jettryckaren användas för att addera lodpasta på utvalda lödöar i steget efter screentryckaren.
