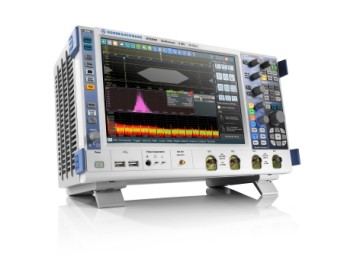

Det blir mer plats på labbänken om man integrerar vågforms- och mönstergeneratorn i oscilloskopet. Så resonerar Rohde & Schwarz och stoppar in en kraftfull modell med två analoga och fyra digitala kanaler i oscilloskopfamiljerna RTO2000 och RTE.

Vågfomsgeneratorn är på 100 MHz och har två kanaler. Den kan användas som funktionsgenerator, för att genera modulationen, i svept läge och för att spela upp vågformer. Datatakten är 500 MSa/s och upplösningen är på 14 bitar.

Signalerna kan bland annat användas för karakterisera komponenter, som differentialförstärkare.

Den digitala mönstergeneratorn har åtta kanaler och en datatakt på 40 MSa/s. Den kan användas för att exempelvis generera klock- och bussignaler. Exempelvis går det att skapa ett kommando som skickas över SPI-bussen och som ändrar en inställning i en effektförstärkare. Sen är det bara att studera insvängningsförloppet med oscilloskopet.

Ett annat användningsexempel som R&S föreslår är automatiserade tester av Ethernetkommunikation.
