2012-05-10 Integrerad sändtagare för 60 GHz

Amerikanska Hittite har släppt en integrerad sändtagare i kiselgermanium för 60 GHz bandet. Den kan användas för olika typer kommunikationslänkar och kabelersättare men också för sensorsystem.

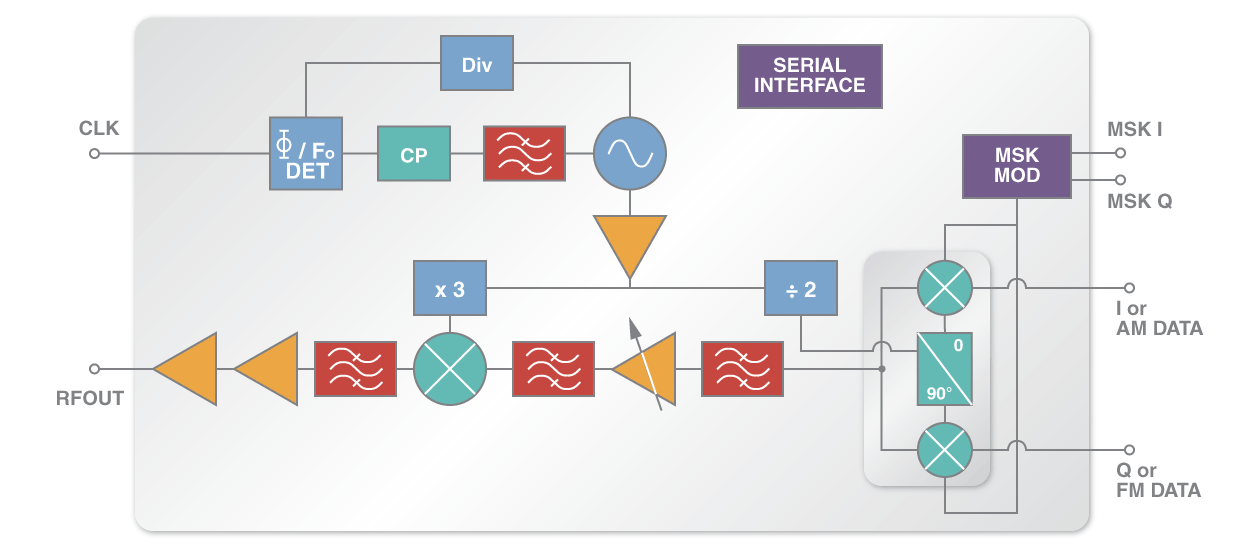

Sändardelen HMC6000 kan justeras i steg om 500 MHz eller 540 MHz över frekvensbandet 57 GHz till 64 GHz. Det har 64 dB förstärkning och kan lämna +12 dBm i uteffekt (linjärt område) eller +17 dBm (mättat). Sändaren matas med analoga IQ-signaler.


Mottagaren HMC6001 klarar bandbredder upp till 1,8 GHz och konverterar ned signalen från millimetervågsområdet till en analog IQ-signal. Kretsen innehåller programmerbara basbandsfilter vilka skär bort DC-offset och läckage från lokaloscillatorn. Brusfaktorn är 6 dB vid största förstärkningen. Förstärkningen kan justeras i steg om 1 dB över ett område på 65 dB.



Hittite uppger att både sändar- och mottagarkretsarna har ett fasbrus på -25 dBc vid 1,76 GHz datatakt vilket medför att man kan använda upp till 16-QAM.

Det räcker med fyra seriella anslutningar för att styra sändtagaren inklusive val av frekvenskanal, styrning av förstärkningen liksom justering av förspänningen och filterbandbredd.

Kretsarna passar för den som vill bygga backhaul till pico- och metroceller, för wlan med gigabithastighet (802.11ad) eller som kabelersättare enligt USB 3.0, Displayport eller någon annan standard. Men eftersom 60 GHz-bandet är licensfritt kan man tänka sig en rad andra tillämpningar i allt från dockningsstationer till sensorsystem.
