Kretsen som varnar för blixten Visa endast artikeln (fr utskrift)
Av Per Henricsson (per@etn.se)
2012-05-14  Att blixtnedslag kan skada eller förstöra elektronik vet nog alla. Motmedlet brukar vara en vettig konstruktion och filter på ingångarna men snart kan din styrkrets få en varning av Franklin Lightning, och vidta lämpliga åtgärder.

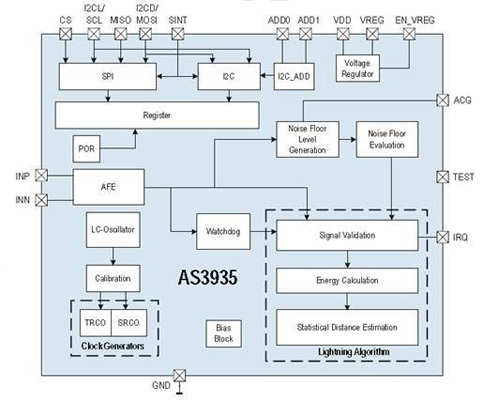

Det är österrikiska Austriamicrosystems som utvecklat tekniken bakom Franklin Lightning, en krets som kan räkna ut hur långt bort blixten finns. Kretsen detekterar blixtar på ett avstånd från 1 km upp till 40 km. Det gäller både för blixtar som går från molnen ner till marken och för blixtar som går från ett moln till ett annat.

Mätningarna görs med spole som känner av magnetfältet. För att räkna ut avståndet till blixten används inte enbart amplituden, utan vågformen analyseras även men en egenutvecklad algoritm. Därmed slipper man falsklarm som till exempel strålningen från en mikrovågsugn, från generatorn i bilen eller andra transienta källor, hävdar företaget.

Kretsen är 4x4 mm och matas med 2,4 till 5,5V. Strömförbrukningen i lyssningsläge är bara 60 µA. Man kopplar in sig med I2C- eller SPI-buss till styrkretsen och antennporten är självkalibrerande.

AS3935 kostar 3,55 dollar i kvantiteter om 1 000 eller fler. Därmed är den så billiga att den kan ta plats i allt från golfprylar och fiskeutrustning till produkter för smarta elnät och kraftsystem.
